多路射频通道复制器

■描述

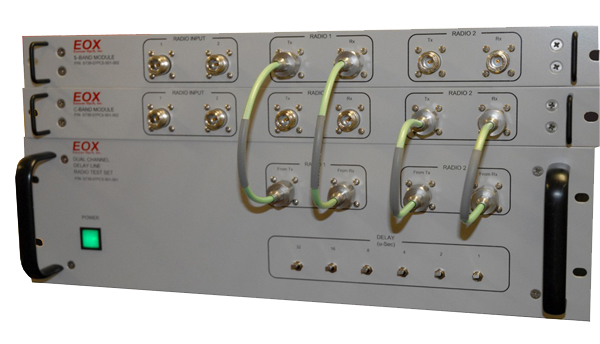

EOX7000系列系统是一个多射频源测试网络，它可以复制现实世界应用的分布通路。在同一时刻，采用统一系统，用户可以对不同的空中接口进行测试。本系统不是一个简单的信号模拟器。系统采用低损耗光纤电缆来生成分布延时，射频传输信号从1MHz到5GHz。多个射频源可一同接入网络，允许其全双工的工作。每一个射频源可使用不同或相同的空中接口。射频源之间的延时可以是固定或是可变的，同时可选的幅度控制可以提供适当的分布损耗。7000系列可以在实验室中为您提供测试距离，它可以被用于设计辅助工具，如用于新调制和编码方案的测试工具，是昂贵的现场试验之前，对系统检验的有效工具。
标准系统特性：

- 2-10射频端口

- 射频—射频距离：1-50,000米

- 延时配置：不连续、步进式，步进/不连续

- 多径复制选项

- 幅度控制—光信号/RF信号

- 远程控制接口

- 前面板LCD触摸屏控制

- 用于扩展的外部延时选项

- 倍频程输入带宽(带有自动输入频率选择器的多倍频程系统)

- 同时的单独/多路空中接口测试

■主要性能指标（优势指标）

- 瞬时带宽：1 GHz（受输入环形器的限制）

- 精度：1%（可选0.5%）

- 可重复度：0.01%（常温下）

- 系统典型RF增益：6 dB @50 μs delay, 5 GHz

- VSWR : 2 : 1 (最大)

- 杂散：100 dB/Hz2/3(最小)

- 噪声系数：25 dB（最大）Maximum（13dB-典型值）

- 输入/输出阻抗：50 Ω（额定值）

■型号

- EOX7000
