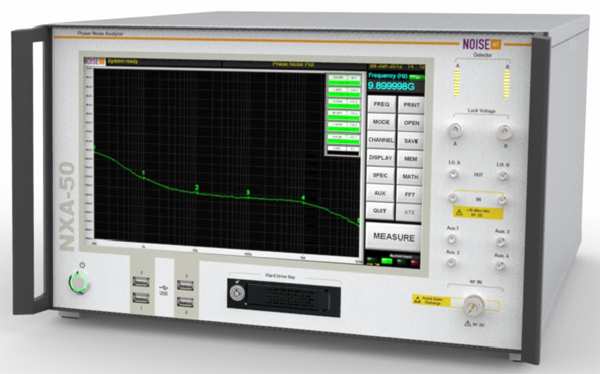

NXA系列全自动相位噪声分析仪

——具备脉冲测试功能的新一代信号源分析仪

NXA是一款全自动相位噪声分析仪。双通道结构使其可以运用互相关处理技术消除系统内部本底噪声。

基于14英寸触摸屏的全新用户界面让用户不必关注测试技术，而注重测试结果本身，使测试操作更简便。同时，如果需要，专家用户还可以进行高级参数设置。

任何生产技术人员不需培训就能够快速方便地获得相位噪声测试结果，该分析仪是业界唯一将简便的操作与最先进的性能相结合的测试设备。

分析仪含内置参考源，使得测试非常简单易行，免去了麻烦的电缆连接和复杂的参数设置。当然，如果用户要获得最优异的测试性能，NXA也具备使用外参考源如晶体振荡器、SAW，SLCO等的功能，可使测试本底低至热噪声。

NXA还能够进行附加本底噪声的测试，同时提供幅度噪声测试选件，可测试脉冲信号的相位和幅度噪声。独到的性能与近载波测量相结合，使NXA成为市场上功能最全面的相位噪声分析仪。NXAx系列测试仪包括NXA-6，NXA-26和NXA-50三个型号。

技术指标：

●频率范围：

NXA-6：2MHz～6GHz

NXA-26：2MHz～26.5GHz

NXA-50：2MHz～50GHz

● 频偏分析范围：0.01Hz～40MHz

● 测量精度：频偏1kHz～1MHz,±2dB;频偏>1MHz，±3dB

● 互相关次数：1 ~ 10,000

● 本底噪声：

NXA-6 2MHz～1.6GHz, -195dBc/Hz外部参考源, -190dBc/Hz 10MHz内部源

1.6GHz～6GHz, -188dBc/Hz外部参考源, -164dBc/Hz 2GHz内部源

NXA-26/50 5MHz～1.3GHz, -195dBc/Hz外部参考源, -189dBc/Hz 100MHz内部源

1.3GHz～26.5/50GHz, -188dBc/Hz外部参考源, -157dBc/Hz 4GHz内部源

-141dBc/Hz ,24GHz内部源-135dBc/Hz 48GHz内部源

主要选件：

- 脉冲测试

- 附加本底噪声测试
